產品概述

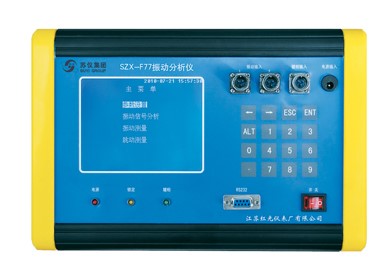

SZX-F77 振動分析儀
S Z X - F77 為雙通道振動測試分析平衡儀，可采集和分析兩個通道的振動數據，并對數據和波形進行存儲和回放。儀表具有振動測量( 顯示實時波形圖和轉速、振幅、相位數據)、頻譜分析( 顯示頻譜圖，走光標讀頻譜數據)、動平衡計算( 手輸或測量轉入) 和向計算機上傳數據等功能，采用高分辨率液晶顯示屏，漢字菜單引導操作，用戶界面友好，儀表輕便小巧，現場攜帶使用便利，可滿足各種場合的測量、分析需要，為人們
解決振動問題提供了有力工具。
1. 信號輸入: 振動信號可配接磁電式速度傳感器或電渦流位移傳感器
鍵相信號配接光電傳感器或電渦流位移傳感器
2. 測量范圍:
轉速范圍: 300 ～ 12000 轉/ 分
振幅范圍: 位移:0 ～ 1000μm( 峰- 峰值)
速度:0 ～ 100.0mm/s( 有效值)
相位:0 ～ 360°
3. 頻率響應: 10Hz ～ 1kHz
4. 顯示方式: 320×240 點陣圖形液晶屏
顯示兩通道的振動特征值、時域波形、頻譜圖，漢字菜單引導操作。
5. 振動測量: 切換顯示兩通道的實時波形、轉速、振幅( 位移通頻值、選頻值、速度有效值) 和1X 相位
6. 頻譜分析: 1024 點采樣
同步采樣: 在有鍵相信號時采集8 個周期的振動信號，分辨率為1/8X。
非同步采樣: 無鍵相信號時，采樣頻率由用戶設置頻段決定。
分辨率:0.2Hz(0-100Hz)，0.5Hz(0-200Hz)，2Hz(0-500Hz)
3Hz(0-1000Hz)，6Hz(0-2000Hz)，12.5Hz(0-5000Hz)，25Hz(0-10000Hz) 頻譜圖可通過移動光
7. 存儲和回放: 儀表可按轉速或時間間隔存儲振動特征值和實時波形數據, 每通道可存200 組數據。回放時按
所存計數值依序回放顯示，頻譜圖回放波形數據由所存實時波形數據計算而得，并能將所存的數據通過串口發
送到上位機，用于分析處理，數據可以掉電保存。
8. 動平衡計算: 可用影響系數法做單面和雙面平衡計算, 影響系數為已知或未知, 振動的幅值和相位既可以通
過按鍵數字輸入，又可以通過按下“ALT”鍵使用當前的振動幅值和相位
9. 數據上傳: 將下位機的存儲數據通過串口發送到上位機上, 方便用戶對數據進行存儲管理, 同時用戶可以通
過上位機軟件進行數據的波形顯示和頻譜分析, 并能顯示實時波形和頻譜圖。
10. 接 口: RS232/USB
11. 工作電源: DC9V，可外接AC-DC 適配器
12. 外形尺寸: 275(H)×167(W)×58(D)mm
13. 重 量: 550g
